Nydus 核心二进制使用和性能测评

官方网站 | Github

简介

Nydus 采用了一种创新的文件系统设计，将元数据（目录结构）与文件内容分离，从而实现了高效的只读文件系统格式。通过这种设计，用户只需预先下载元数据即可完成文件系统的挂载，而文件内容则在实际使用时按需加载。这种机制显著提升了远程文件系统挂载的速度。

Nydus 的主要应用场景是容器化环境，特别适用于加速 OCI 镜像（如 Docker 镜像）的挂载过程。社区提供了对 Kubernetes、Docker 等主流容器运行时的无缝集成支持，使其在容器生态中具有广泛的适用性。

本文将介绍如何利用 Nydus 提供的核心工具构建 Nydus 镜像，并在 Linux 系统中完成镜像的挂载操作。此外，本文还将浅析 Nydus 的技术原理及其基础性能评估结果。

通过本文，方案设计者可以获取足够的信息来评估是否采用以及何时采用 Nydus 技术。需要注意的是，本文不涉及在 Kubernetes 等容器平台中深度集成 Nydus 的具体实现细节，如需了解相关内容，请参考官方文档。

测试环境

AWS us-east-1 t2.micro:
- CPU: 1 vCPU
- RAM: 1 GiB
- Disk: gp3, 3000 IOPS, 125 MiB/s
操作系统: Amazon Linux 2023 (fedora)
用户: root
Nydus 版本: v2.3.0
测试目录 /root/nydus-demo

Nydus 核心工具安装

wget https://github.com/dragonflyoss/nydus/releases/download/v2.3.0/nydus-static-v2.3.0-linux-amd64.tgz
tar -zxvf nydus-static-v2.3.0-linux-amd64.tgz
chown -R 0:0 nydus-static
mv nydus-static/nydus* /usr/local/bin
rm -rf nydus-static nydus-static-v2.3.0-linux-amd64.tgz

基本使用

准备 mock 的根目录

mkdir -p 01-basic
cd 01-basic
mkdir -p origin-root-dir
mkdir -p origin-root-dir/dir_1 origin-root-dir/dir_2
mkdir -p origin-root-dir/dir_1/subdir_a origin-root-dir/dir_1/subdir_b
echo 'file_a' > origin-root-dir/dir_1/subdir_a/file_a
echo 'file_b' > origin-root-dir/dir_2/file_b
echo 'file_c' > origin-root-dir/file_c
ln -s file_c origin-root-dir/file_c_ln
tree origin-root-dir
# origin-root-dir
# ├── dir_1
# │   ├── subdir_a
# │   │   └── file_a
# │   └── subdir_b
# ├── dir_2
# │   └── file_b
# ├── file_c
# └── file_c_ln -> file_c

从目录构建 Nydus 镜像

nydusify --debug build --name image-basic-01 --source-dir origin-root-dir --output-dir image-store/
# DEBU[2025-02-24T12:48:02Z]      Command: /usr/local/bin/nydus-image create --bootstrap image-store/image-basic-01.meta --log-level warn --whiteout-spec oci --output-json image-store/output.json --blob image-store/image-basic-01.blob --fs-version 6 --compressor zstd --chunk-size 0x100000 origin-root-dir
mv image-store/image-basic-01.blob image-store/$(cat image-store/output.json | jq -r '.blobs[0]')
du -ah --max-depth 1 image-store/
# 16K     image-store/image-basic-01.meta
# 4.0K    image-store/output.json
# 8.0K    image-store/58048df580011d3a700076d8a1ec9ccaee6881f7feb8352aa298959ee8866f28
# 28K     image-store/

挂载本地的 Nydus 镜像

mkdir -p mnt-local
tee nydusd-config.localfs.json > /dev/null << EOF
{
  "device": {
    "backend": {
      "type": "localfs",
      "config": {
        "dir": "image-store"
      }
    },
    "cache": {
      "type": "blobcache",
      "config": {
        "work_dir": "cache"
      }
    }
  },
  "mode": "direct",
  "digest_validate": false,
  "iostats_files": false,
  "enable_xattr": true
}
EOF
nydusd --config nydusd-config.localfs.json --mountpoint mnt-local --bootstrap image-store/image-basic-01.meta --log-level info
# 打开新终端，切换到该目录，观察 mnt-local 目录
cd /root/nydus-demo/01-basic
tree mnt-local/
# mnt-local/
# ├── dir_1
# │   ├── subdir_a
# │   │   └── file_a
# │   └── subdir_b
# ├── dir_2
# │   └── file_b
# ├── file_c
# └── file_c_ln -> file_c
du -ah --max-depth 1 cache/
# 4.0K    cache/58048df580011d3a700076d8a1ec9ccaee6881f7feb8352aa298959ee8866f28.blob.data.chunk_map
# 0       cache/58048df580011d3a700076d8a1ec9ccaee6881f7feb8352aa298959ee8866f28.blob.data
# 8.0K    cache/58048df580011d3a700076d8a1ec9ccaee6881f7feb8352aa298959ee8866f28.blob.meta
# 28K     cache/
cat mnt-local/dir_1/subdir_a/file_a
# file_a
cat mnt-local/dir_2/file_b
# file_b
cat mnt-local/file_c
# file_c
cat mnt-local/file_c_ln
# file_c
du -ah --max-depth 1 cache/
# 8.0K    cache/58048df580011d3a700076d8a1ec9ccaee6881f7feb8352aa298959ee8866f28.blob.data.chunk_map
# 12K     cache/58048df580011d3a700076d8a1ec9ccaee6881f7feb8352aa298959ee8866f28.blob.data
# 8.0K    cache/58048df580011d3a700076d8a1ec9ccaee6881f7feb8352aa298959ee8866f28.blob.meta
# 44K     cache/

过程分析

镜像构建：
- nydusify 工具指定镜像名、源目录、输出目录。
- nydusify 工具解析命令行参数，并调用 nydus-image 工具 create 子命令构建 Nydus 镜像，参数如下：
  - --bootstrap: 生成的 Nydus 镜像的元数据文件路径。
  - --log-level: 日志级别，可选值： trace, debug, info, warn, error。
  - --whiteout-spec: whiteout 规范，可选值为 oci, overlayfs, none。
  - --output-json: 输出 JSON 文件，包含构建一些元信息，比如 blob 文件 ID。
  - --blob：生成的 Nydus 镜像的 blob 文件路径。
  - --fs-version：Nydus 镜像的文件系统版本，默认值为 6，可选值： 5, 6。
  - --compressor: 压缩算法，可选值： none, lz4_block, zstd。
  - --chunk-size: 压缩块大小，默认值为 0，可选范围：0 或 0x1000-0x1000000。
  - path/to/source: 源目录路径。
- nydus-image 会生成 3 个文件分别是 --bootstrap、--output-json 和 --blob。
- --bootstrap 文件是 Nydus 镜像的元数据文件，包含了镜像的目录结构和文件信息。

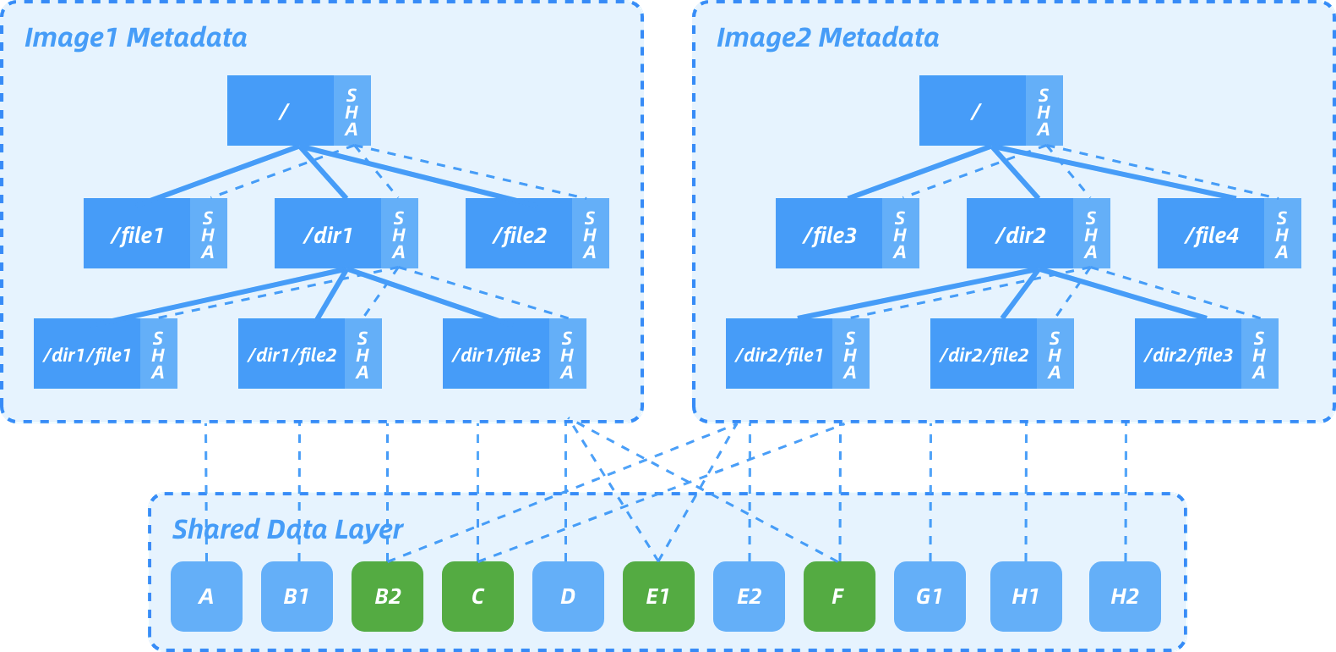

Nydus 定义了一套元数据（目录结构）与文件内容分离的，文件系统格式 Rafs，大致原理如下：
- Image MetaData 对应 --bootstrap 文件。
- Share Data Layer 对应 --blob 文件。
- 更多详见：官方文档
镜像挂载：通过 nydusd 工具通过 fuse 挂载 Nydus 镜像。
- --config：指定 Nydus 镜像的 blob 存储位置（支持 oss、s3、本地文件）、 cache 配置、以及文件系统参数。
- --mountpoint：指定挂载点，须确保目录存在。
- --bootstrap：指定挂载的 Nydus 镜像的元数据文件路径。
- --log-level：指定日志级别。
- --digest-validate：是否开启校验。
- --iostats-files：是否开启 IO 统计。
- 除了 FUSE 方式外，还支持 EROFS、VirtioFS 方式挂载，详见下文。

使用场景

单层镜像构建和懒挂载

下面将介绍如何使用 Nydus 构建单层镜像，并将其上传到 s3 上，然后在本地通过 Fuse 方式懒挂载该镜像。

构建单层镜像并上传到 s3

mkdir -p 01-basic
cd 01-basic
# https://github.com/dragonflyoss/nydus/blob/v2.3.0/contrib/nydusify/pkg/packer/backend.go#L60-L70
tee backend-config.s3.json > /dev/null << EOF
{
  "endpoint": "s3.us-east-1.amazonaws.com",
  "scheme": "https",
  "access_key_id": "xxx",
  "access_key_secret": "xxx",
  "bucket_name": "xxx",
  "meta_prefix": "nydus-demo/meta/",
  "blob_prefix": "nydus-demo/blob/",
  "region": "us-east-1"
}
EOF
nydusify --debug build --name image-basic-01-s3 --source-dir origin-root-dir --backend-push --backend-type s3 --backend-config-file backend-config.s3.json
# INFO[2025-02-26T08:51:53Z] found 'nydus-image' binary at /usr/local/bin/nydus-image
# INFO[2025-02-26T08:51:53Z] start to build image from source directory "origin-root-dir"
# DEBU[2025-02-26T08:51:53Z]      Command: /usr/local/bin/nydus-image create --bootstrap .nydus-build-output/image-basic-01-s3.meta --log-level warn --whiteout-spec oci --output-json .nydus-build-output/output.json --blob .nydus-build-output/image-basic-01-s3.blob --fs-version 6 --compressor zstd --chunk-size 0x100000 origin-root-dir
# INFO[2025-02-26T08:51:53Z] rename blob file into sha256 csum
# INFO[2025-02-26T08:51:53Z] start to push meta and blob to remote backend
# INFO[2025-02-26T08:51:53Z] push blob 58048df580011d3a700076d8a1ec9ccaee6881f7feb8352aa298959ee8866f28
# DEBU[2025-02-26T08:51:53Z] uploaded blob nydus-demo/blob/58048df580011d3a700076d8a1ec9ccaee6881f7feb8352aa298959ee8866f28 to s3 backend, costs 30.159619ms
# DEBU[2025-02-26T08:51:53Z] uploaded blob nydus-demo/meta/image-basic-01-s3 to s3 backend, costs 60.856919ms
# INFO[2025-02-26T08:51:53Z] successfully built Nydus image (bootstrap:'https://xxx.s3.us-east-1.amazonaws.com/nydus-demo/meta/image-basic-01-s3', blob:'https://xxx.s3.us-east-1.amazonaws.com/nydus-demo/blob/58048df580011d3a700076d8a1ec9ccaee6881f7feb8352aa298959ee8866f28')

通过 Fuse 懒挂载 S3 的单层镜像

tee nydusd-config.s3.json > /dev/null << EOF
{
  "device": {
    "backend": {
      "type": "s3",
      "config": {
        "endpoint": "s3.us-east-1.amazonaws.com",
        "scheme": "https",
        "access_key_id": "xxx",
        "access_key_secret": "xxx",
        "bucket_name": "xxx",
        "meta_prefix": "nydus-demo/meta/",
        "blob_prefix": "nydus-demo/blob/",
        "region": "us-east-1"
      }
    },
    "cache": {
      "type": "blobcache",
      "config": {
        "work_dir": "cache"
      }
    }
  },
  "mode": "direct",
  "digest_validate": false,
  "iostats_files": false,
  "enable_xattr": true
}
EOF
# 下载元数据
time wget https://xxx.s3.us-east-1.amazonaws.com/nydus-demo/meta/image-basic-01-s3
# real    0m0.162s
# user    0m0.073s
# sys     0m0.042s
# 挂载
mkdir -p mnt-s3
nydusd \
  --config nydusd-config.s3.json \
  --mountpoint mnt-s3 \
  --bootstrap image-basic-01-s3 \
  --log-level debug
# 打开新终端，切换到该目录，观察 mnt-s3 目录
cd /root/nydus-demo/01-basic
tree mnt-s3/
# mnt-s3/
# ├── dir_1
# │   ├── subdir_a
# │   │   └── file_a
# │   └── subdir_b
# ├── dir_2
# │   └── file_b
# ├── file_c
# └── file_c_ln -> file_c
cat mnt-local/dir_1/subdir_a/file_a
# file_a
cat mnt-local/dir_2/file_b
# file_b
cat mnt-local/file_c
# file_c
cat mnt-local/file_c_ln
# file_c

通过基于 fscache 的内核文件系统 EROFS 懒挂载 S3 的单层镜像

详见： Nydus EROFS fscache user guide

转化和挂载 OCI 镜像（多层）

在 Docker/K8s 中，使用 Nydus 加速镜像拉取，本质上是：

将标准的 OCI 镜像的每一层，通过上述单层镜像的方式，转化为 Nydus Blob 文件和元数据文件，并存储在 OCI Register，创建一个 Nydus 格式的镜像。
在启动容器，从 OCI Register 获取该镜像，并对每一层通过上述单层镜像的方式进行只读挂载，然后，通过 Overlayfs 构造出容器的 rootfs。

具体命令本文不再赘述，可以参考：

Nydusify: 转换、检查、挂载多层 Nydus 镜像。
Nydusd：挂载一个多层 Nydus 镜像。

此外 Nydus 为了支持标准 OCI，除了标准的 Rafs 格式外，还提供了 Zran 格式以节省 OCI 镜像转换、Push 耗时以及 Register 存储成本，详见： Nydus zran artifact user guide。

性能测评

测试单层 Nydus 镜像挂载后文件系统性能。

基本信息如下：

镜像信息：
- 大小 2.3G（挂载后 du 统计）
- 文件数 134567
- 目录数 67678
磁盘性能：
- IOPS 3000
- 吞吐量 125M

测试结果：

元数据文件大小： 140M
数据（blob）文件大小： 811M
挂载速度： 0.029989s （不包含元数据文件下载）
递归 Copy 整个文件系统到本地磁盘（rsync -av –progress）：
- localfs 挂载，开启缓存，首次 copy： 2m12.346s
- localfs 挂载，开启缓存，二次 copy： 1m52.521s
- s3 挂载，开启缓存，首次 copy： 3m13.644s
- s3 挂载，开启缓存，二次 copy： 1m49.133s
- 本地裸目录（基准）： 2m53.854s
